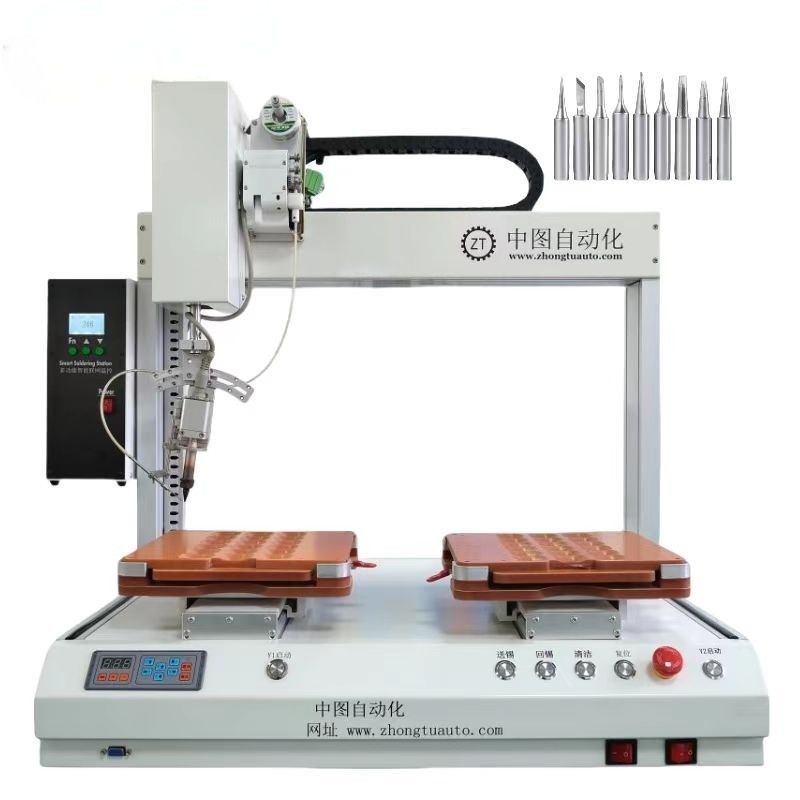

ZT Máy hàn tự động hạng ô tô Chi tiết 5A

Máy hàn tự động cấp ô tô ZT - Chi tiết đáp ứng độ bền

Nguyên tắc hoạt động của máy hàn tự động chủ yếu bao gồm các bộ phận chính sau:

1. Hệ thống cung cấp thiếc:

• Cơ chế cấp bột: thường bao gồm động cơ cấp bột, cuộn nạp bột và ống dẫn dây bột.Khi con lăn quay, sợi thép được kéo ra khỏi cuộn sợi thép và được cung cấp chính xác đến vị trí của đầu hàn bằng đường dẫn sợi thép.

• Kiểm soát việc cấp bột: Hệ thống điều khiển của máy hàn tự động sẽ điều khiển chính xác tốc độ, độ dài và thời gian cho bột theo các quy trình và tham số đã đặt trước.Ví dụ:, trong hàn điểm, chỉ cần vận chuyển một lượng nhỏ dây thiếc; Trong trường hợp hàn kéo, cần phải cung cấp thiếc liên tục và ổn định.

2Hệ thống sưởi ấm:

• Cơ thể sưởi ấm: là thành phần cốt lõi của việc tạo ra nhiệt, cơ thể sưởi ấm thông thường có lõi sưởi ceramic, lõi sưởi ấm tần số cao, v.v.Cơ thể sưởi ấm chuyển đổi năng lượng điện thành năng lượng nhiệt, gây ra đầu hàn nóng nhanh chóng.

• Kiểm soát nhiệt độ: Để đảm bảo chất lượng và sự ổn định của hàn, máy hàn tự động hoàn toàn được trang bị hệ thống kiểm soát nhiệt độ chính xác.Hệ thống thường bao gồm cảm biến nhiệt độ, mạch điều khiển nhiệt độ và bộ điều khiển. cảm biến nhiệt độ theo dõi nhiệt độ của đầu hàn sắt trong thời gian thực, và phản hồi tín hiệu nhiệt độ cho bộ điều khiển.Theo giá trị nhiệt độ được đặt trước và tín hiệu nhiệt độ phản hồi, bộ điều khiển điều chỉnh sức mạnh của cơ thể sưởi ấm thông qua mạch điều khiển nhiệt độ, để nhiệt độ của đầu hàn được giữ trong phạm vi thiết lập.

3Hệ thống động cơ:

• Tay hoặc nền tảng robot:Hệ thống chuyển động của máy hàn hoàn toàn tự động chịu trách nhiệm điều khiển đầu sắt và cơ chế cho ăn thiếc để di chuyển theo quỹ đạo và vị trí đã đặt trướcCó hai hệ thống chuyển động phổ biến: cánh tay robot và bàn. cánh tay robot có thể nhận ra chuyển động tự do trong không gian ba chiều và có tính linh hoạt cao, phù hợp với các nhiệm vụ hàn phức tạp.Nền tảng thường được di chuyển trong một mặt phẳng và phù hợp với hàn thẳng hoặc cong đơn giản.

• Điều khiển chuyển động: Điều khiển hệ thống chuyển động được thực hiện bởi một bộ điều khiển chuyển động hoặc hệ thống điều khiển đặc biệt.thời gian cư trú và các thông số chuyển động khác bằng cách lập trình hoặc thiết lập các thông sốTheo các thông số này, bộ điều khiển chuyển động kiểm soát chính xác chuyển động của cánh tay hoặc nền tảng robot để đảm bảo độ chính xác và tính nhất quán của hàn.

4Quá trình hàn:

• Làm ướt và khuếch tán: Khi nhiệt độ của đầu máy hàn đạt đến nhiệt độ hàn thích hợp,hệ thống cung cấp thiếc truyền dây thiếc đến đầu đầu máy hàn, và dây thiếc nhanh chóng tan chảy dưới nhiệt của đầu hàn sắt, trở thành một hàn lỏng.sẽ ướt bề mặt kim loại để được hàn và trải trên bề mặt kim loạiChức năng của luồng chủ yếu là loại bỏ oxit trên bề mặt kim loại, giảm căng bề mặt của hàn, và cải thiện khả năng ướt và lỏng của hàn.

• Liên kết kim loại: Với việc khuếch tán hàn, các phản ứng kim loại xảy ra giữa hàn và kim loại được hàn, tạo thành các hợp chất liên kim loại,để đạt được kết nối rắn giữa hàn và kim loạiKhi hàn lạnh và cứng, một điểm hàn đáng tin cậy được hình thành.

5Hệ thống điều khiển:

• Đơn vị điều khiển chính: Bộ não của máy hàn tự động, chịu trách nhiệm phối hợp và kiểm soát công việc của các hệ thống khác nhau.Đơn vị điều khiển chính nhận tín hiệu phản hồi từ các cảm biến nhiệt độ, cảm biến chuyển động, v.v., và phát ra các lệnh điều khiển theo các chương trình và tham số đã đặt trước để kiểm soát công việc của hệ thống cung cấp thiếc, hệ thống sưởi ấm và hệ thống chuyển động.

• Giao diện người máy: cung cấp một giao diện hoạt động thuận tiện cho người vận hành. Người vận hành có thể thiết lập các tham số hàn, bắt đầu hoặc dừng quá trình hàn,và theo dõi tình trạng hàn thông qua giao diện người máy. giao diện người máy thường áp dụng màn hình cảm ứng, nút và các cách khác, dễ vận hành.

Parameter sản phẩm:

Chi tiết:
