Máy liên kết dây bán tự động, Máy hàn thiếc, robot hàn, trạm hàn

Máy gắn dây bán tự động Máy hàn mực Máy hàn robot trạm hàn

1Máy gắn dây bán tự động

Chức năng cốt lõi cho vi điện tử

• Độ chính xác liên kết dây:
  • Sử dụng dây vàng / đồng (15 75μm đường kính) để kết nối chip IC với khung chì hoặc PCB thông qua liên kết nhiệt âm hoặc siêu âm, đạt được độ chính xác định vị ± 1μm cho các liên kết sắc nét (ví dụ:25μm pitch trong bao bì bán dẫn).
• Hoạt động bán tự động:
  • Định vị giai đoạn thủ công của mảnh làm việc, với việc cung cấp dây tự động và gắn kết (đồng bóng hoặc gắn bó nêm) được điều khiển bằng bàn đạp chân hoặc màn hình cảm ứng.
• Các đặc điểm chính:
  • Kiểm soát lực liên kết: Sức mạnh siêu âm có thể điều chỉnh (550W) và áp suất (10200gf) để phù hợp với các vật liệu dây và kích thước chip khác nhau.
  • Hệ thống thị giác: Kính hiển vi với phóng to 10 × 50 × để sắp xếp thủ công các điểm liên kết, máy hàn có thể được sử dụng để hàn LED.

Các kịch bản ứng dụng:

• Bao bì bán dẫn (ICs, diode, transistor).
• Kết nối chip LED trong các mô-đun chiếu sáng.

2Máy hàn thiếc (nửa tự động)

Hiệu quả và tính linh hoạt của việc hàn thiếc

• Cơ chế cấp nước xả:
  • Máy truyền dây hàn tự động có động cơ (0,5 ∼ 1,2 mm đường kính) với độ chính xác ± 0,1 mm, được kích hoạt bằng bàn đạp chân, giảm xử lý hàn thủ công.
• Kiểm soát nhiệt độ:
  • Thép hàn được điều chỉnh bằng PID (200~450 °C, ổn định ±5 °C) cho hàn có chì/không có chì, phù hợp với các thành phần lỗ xuyên và SMD.
• Thiết kế Ergonomic:
  • Chiếc bàn tay nhẹ (150 ~ 300g) với nắm giữ chống nhiệt, lý tưởng cho hoạt động hơn 8 giờ trong lắp ráp hoặc sửa chữa PCB.

Các kịch bản ứng dụng:

• Sản xuất thiết bị điện tử tiêu dùng (cáp USB, bộ điều hợp điện).
• Đuất dây chuyền đèn LED (kháng, kết nối).

3Robot hàn (Hệ thống hàn tự động)

Tự động hóa và chính xác trục cao

• Điều khiển chuyển động đa trục:
  • 4 ′′6 trục cánh tay robot với độ lặp lại ± 0,02mm, cho phép quỹ đạo phức tạp (ví dụ, hàn theo góc trên PCB 3D) với tốc độ lên đến 300mm/s.
• Lập trình thông minh:
  • Dạy nhập dây chuyền hoặc tệp CAD cho hàn hàng loạt, với các thông số tối ưu hóa AI (nhiệt độ, khối lượng hàn) dựa trên loại thành phần.
• Công nghệ tiên tiến:
  • hàn laser (980nm) cho các thành phần vi mô hoặc hàn siêu âm cho dây mỏng hàn lạnh (30 ′′ 40 AWG).

Các kịch bản ứng dụng:

• Sản xuất hàng loạt PCB cho ô tô, thiết bị y tế.
• Lò đúc đáng tin cậy cao (tương thích ISO 13485).

4. Trạm hàn (Bentchtop Workstation)

Đa năng & Sử dụng thân thiện

• Công cụ mô-đun:
  • Các đầu có thể thay đổi (chân, hình nón, kim) cho SMD (0201) đến các thành phần xuyên lỗ, với các cơ chế thay đổi nhanh (≤10s).
• Kiểm soát chính xác:
  • Hiển thị kỹ thuật số với điều khiển nhiệt độ PID (150 ∼ 480 °C, ± 1 °C), được đặt trước cho các nhiệm vụ hàn khác nhau (ví dụ: SMD: 320 °C, lỗ xuyên: 350 °C).
• Các tính năng an toàn:
  • ESD nối đất (≤ 109Ω), tự động ngủ (150 °C sau 2 phút không hoạt động) và cổng hút khói.

Các kịch bản ứng dụng:

• Sửa chữa và tái chế PCB (BGA/CSP desoldering).
• Xây dựng nguyên mẫu trong phòng thí nghiệm R & D hoặc các dự án sở thích.

Parameter sản phẩm:

Mô tả sản phẩm:

Máy hàn bán tự động này kết hợp công nghệ tiên tiến với nghệ thuật thủ công tinh tế để mang lại các giải pháp hàn hiệu quả và chính xác cho ngành công nghiệp sản xuất điện tử.Nó sử dụng một hệ thống kiểm soát nhiệt độ thông minh, có thể kiểm soát chính xác nhiệt độ hàn để đảm bảo ổn định và đáng tin cậy hàn kết nối chất lượng.nó có thể dễ dàng xử lý để đạt được hàn hoàn hảo.

Thiết bị cấp bột thiếc độc đáo của nó được thiết kế tinh tế, và tốc độ cấp bột thiếc đồng đều và ổn định, có thể được điều chỉnh linh hoạt theo nhu cầu khác nhau.Giao diện hoạt động là đơn giản và trực quan, dễ sử dụng, và ngay cả người mới bắt đầu có thể nhanh chóng làm chủ các kỹ năng hoạt động.nó có thể duy trì hiệu suất tuyệt vời trong công việc cường độ cao trong một thời gian dài.

Máy hàn bán tự động được sử dụng rộng rãi trong lắp ráp điện tử, bảo trì điện, sản xuất thiết bị truyền thông và các lĩnh vực khác,cung cấp hỗ trợ mạnh mẽ cho các doanh nghiệp để cải thiện hiệu quả sản xuất, giảm chi phí và cải thiện chất lượng sản phẩm. Chọn thương hiệu của chúng tôi, là chọn chuyên nghiệp và chất lượng.

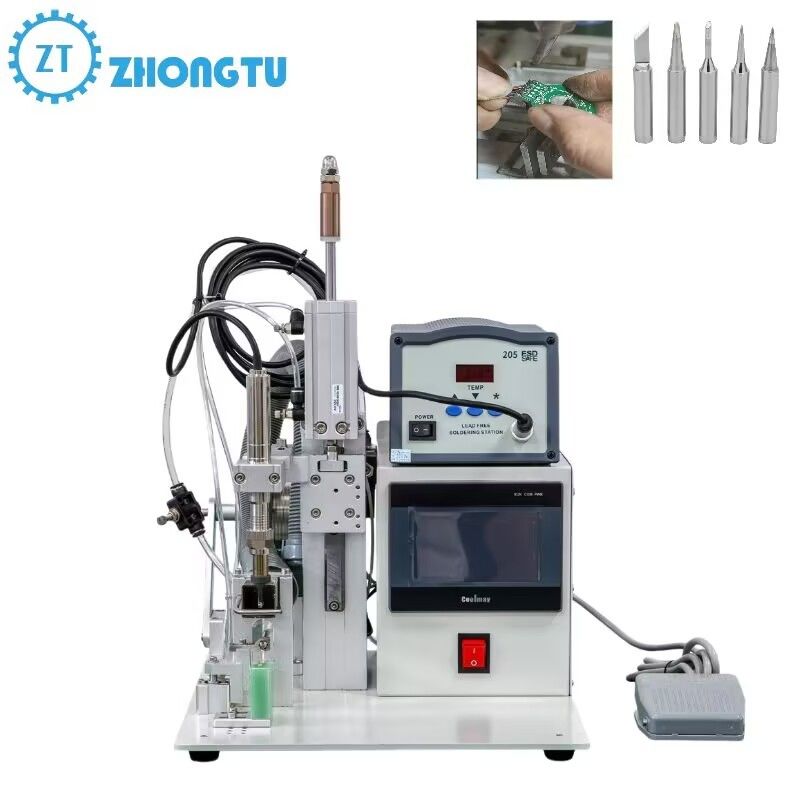

Hình ảnh chi tiết:
